一文读懂直流充电模块工作原理！

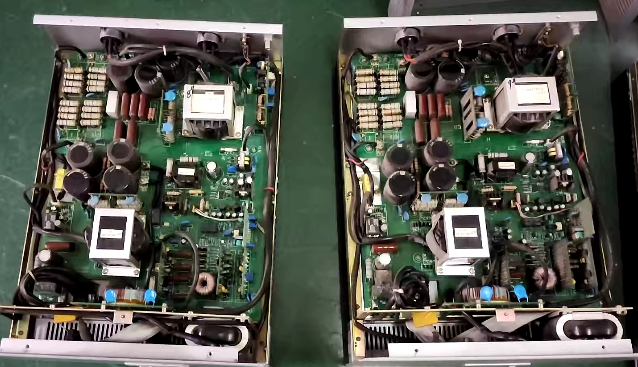

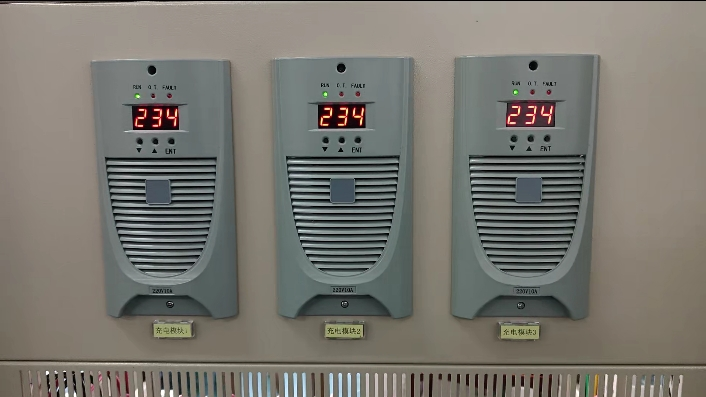

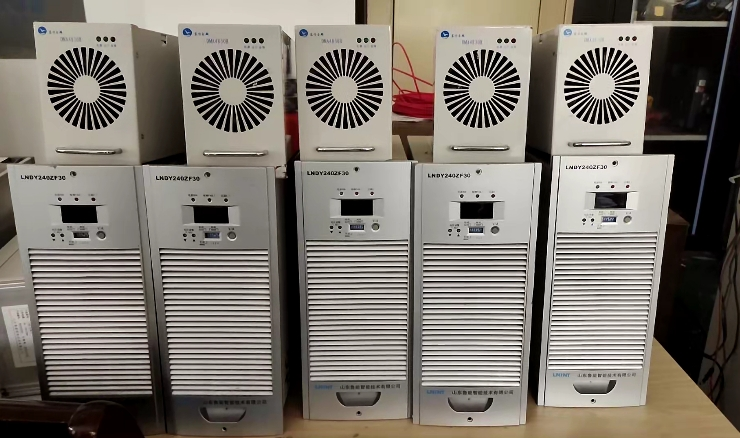

喜欢研究电气设备的发烧友集合，一起了解直流屏核心组件——充电模块（高频开关整流模块）工作原理。

1.整流：首先，充电模块会采用整流电路将交流电源转变为直流电源。整流电路主要由大功率二极管或整流器件组成，通过将负载与直流电源相连接，使得电流只能在一个方向上流动。

2.电压调整：直流充电时，往往需要根据设备的需求来调整输出电压。为实现调整功能，充电模块通常会采用电压调节器来调整电源输出电压。电压调节器可以通过调整开关频率或改变电路的工作状态来实现输出电压的稳定。

3.充电管理：为了确保充电过程的安全和高效，直流充电模块常常会配备充电管理电路。该电路主要包括电压采样、电流采样和温度采样等功能，以监测充电状态和实时调整充电参数。充电管理电路还可以提供过压保护、过流保护和过温保护等功能，以防止充电过程中出现意外情况。

4.稳定输出：在充电模块的输出端，通常会设置滤波器，用于减小输出电压的纹波和噪声。滤波器通常由电容器和电感器组成，能够滤除掉输出电压中的高频噪声。

在实际应用中，直流充电模块可以根据不同的充电需求和芯片构造进行调整和设计。常见的直流充电模块包括线性稳压充电模块、开关稳压充电模块、恒流充电模块等，通过优化设计和稳定性测试，可以确保充电模块的稳定性和高效性。
